产品特点、主要用途及适用范围

本绞车是根据鹤壁万丰矿山机械制造有限公司企业标准Q/HBWF001-2007《JTK型矿用提升绞车》和中*华人民共和国安*全生产行业标准AQ1032-2007《煤矿用JTK型提升绞车安*全检验规范》设计制造的产品。适用于煤矿、金属矿、非金属矿的地面或井下的倾斜巷道和小型竖井作升降物料。

产品型号

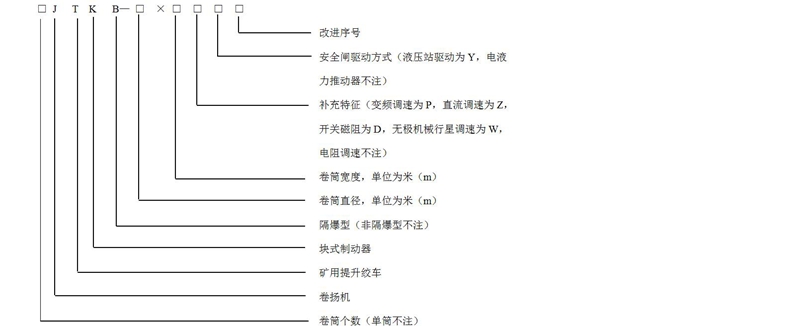

产品型号表示方法。

示例：卷筒直径为0.8m，宽度为0.6m，采用非隔爆型电阻调速，安*全闸为电液压推动的单卷筒块式矿用提升绞车的产品型号为：JTK-0.8×0.6；

产品组成

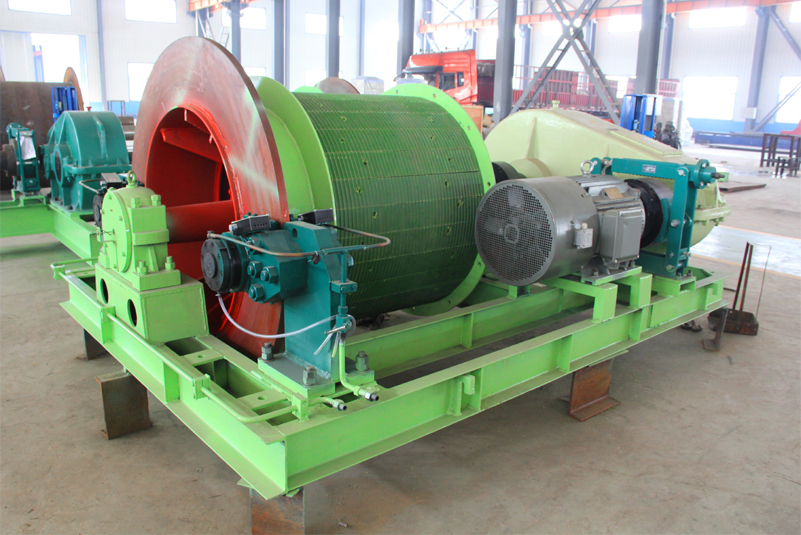

绞车主要由主轴装置、安*全制动器、深度指示器、减速器、工作制动系统、齿轮联轴器电动机、电气控制系统等部件组成。

工作原理

当启动主电机时，由电动机转子通过弹性联轴器将动力传递到减速器的高速轴上，经过两级齿轮传动减速后，再由减速器的被动轴通过联轴器传递给主轴装置。若不断改变电动机的转向，可使卷筒进行缠绕或放松钢丝绳，同时提升容器在井筒作上下往返，周期性运动。

技术特点

JTK型矿用提升绞车采用主令控制器控制交流接触器的通断来切换电阻进行调速，本绞车结构分整体式和分体式两种，设有双套制动器，手动制动和电磁制动各自独立工作，双套保护，符合矿山*全规程的需要；结构紧凑、体积小、方便灵活。具有放过卷保护和防松绳装置、深度指示器失效保护等。

技术参数

一、钢丝绳安*全系数值符合下列规定：

1、专为升降人员时9倍；2、升降人员和物料（升降人员时9倍，混合提升时9倍，升降物料时7.5倍）；3、专为升降物料6.5倍。

二、井上矿井提升机的滚筒直径与钢丝绳直径之比值不应小于80倍；井下矿井提升机的滚筒直径与钢丝绳直径之比值不应小于60倍。

三、卷筒上的钢丝绳缠绕层数应符合下列规定：

1、立井中升降人员或升降人员和物料的，1层；专为升降物料的，2层；

2、倾斜井巷中升降人员和物料的，2层；专为升降物料的，3层；3、建井期间升降人员和物料的，2层
