产品特点、主要用途及适用范围
JK系列提升机是根据中*华人民共和国安*全生产行业标准AQ 1035-2007《煤矿用单绳缠绕式矿井提升机安*全检验规范》、GB/T20961-2007《单绳缠绕式矿井提升机》和鹤壁万丰矿山机械制造有限公司企业标准Q/HBWF005-2012《单绳缠绕式矿井提升机》设计制造的产品。
适用于煤矿井下的倾斜巷道和竖井作升降物料及人员。
工作原理
当启动主电机时,由电动机转子通过弹性联轴器将动力传递到减速器的高速轴上,经过减速器传动减速后,再由减速器的被动轴通过齿轮联轴器传递给主轴装置,若不断改变电动机的转向,可使卷筒进行缠绕或放松钢丝绳,使提升容器在井筒作上下往返周期性运动。
产品型号的表示方法:
提升机型号表示方法应符合MT/T 154.8-1996《煤矿机械产品型号编制方法》的规定。

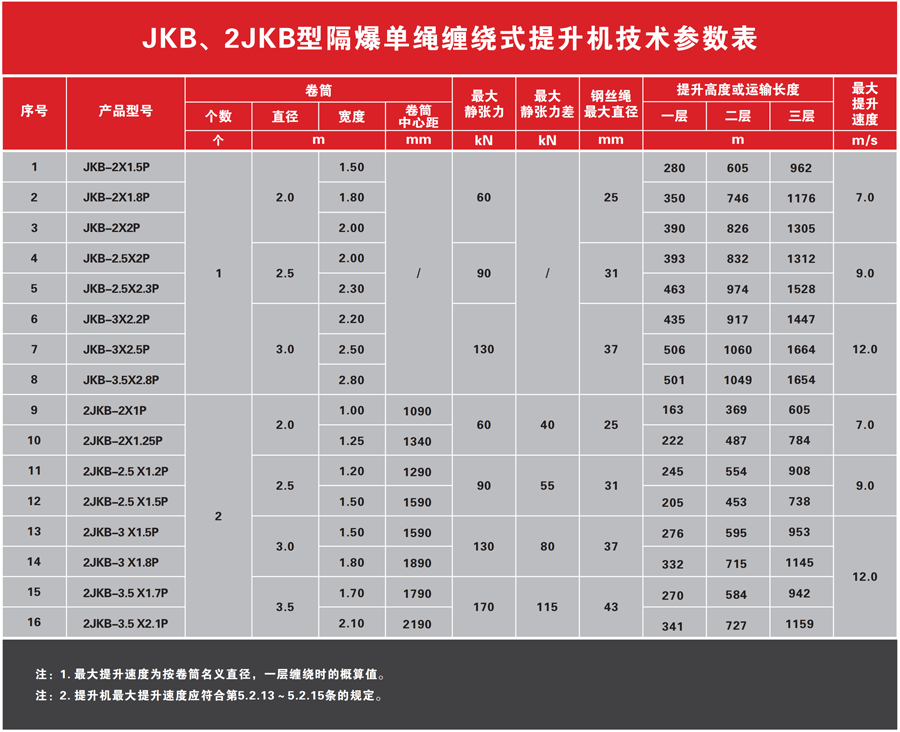

技术参数
参 数
型号 |
卷 筒 |
大静张力 |
大静张力差 |
提升高度或运输长度 |
钢丝绳 |
优先减速机 速比 |
电机功率 |
电机转速 |
主轴装置 外形尺寸 直径×长度 |
(不含电器) 设备重量 |
大件重量 |
||||||
个 数 |
直 径 |
宽 度 |
两卷筒 中心距 |
一 层 |
二 层 |
三 层 |
直 径 |
速 度 |
|||||||||
个 |
mm |
KN |
m |
mm |
m/s |
i |
KW |
r/min |
mm |
kg |
|||||||
JKB-2.0×1.5P |
1 |
2000 |
1500 |
/ |
60 |
/ |
295 |
586 |
914 |
25 |
3.87 |
20 |
280 |
740 |
Φ2540 ×3500 |
25200 |
11600 |
5.12 |
355 |
980 |
|||||||||||||||
2.45 |
31.5 |
185 |
740 |
||||||||||||||
3.25 |
220 |
980 |
|||||||||||||||
JKB-2.0×1.8P |
1800 |
366 |
730 |
1132 |
3.87 |
20 |
280 |
740 |
Φ2540 ×3800 |
26100 |
12500 |
||||||
5.12 |
355 |
980 |
|||||||||||||||
2.45 |
31.5 |
185 |
740 |
||||||||||||||
3.25 |
220 |
980 |
一、钢丝绳安*全系数低值符合下列规定:
1、专为升降人员时9倍;2、升降人员和物料(升降人员时9倍,混合提升时9倍,升降物料时7.5倍);3、专为升降物料6.5倍。
二、井上矿井提升机的滚筒直径与钢丝绳直径之比值不应小于80倍;井下矿井提升机的滚筒直径与钢丝绳直径之比值不应小于60倍。
三、卷筒上的钢丝绳缠绕层数应符合下列规定:
1、立井中升降人员或升降人员和物料的,1层;专为升降物料的,2层;
2、倾斜井巷中升降人员和物料的,2层;专为升降物料的,3层;3、建井期间升降人员和物料的,2层。
